Floresta Urbana

Aqui está o projeto "Floresta Urbana" pela empresa MAD Architects. Tem uma estrutura cilíndrica e dentro de cada nível é protegido por janelas de vidro em todo o comprimento.
Localizado em Chongqing, na China, com construção prevista para finais de 2011.

Fonte: http://assuntoscriativos.blogspot.com/2010/11/floresta-urbana.html

Dimensionamento Dinâmico de Muros de Suporte

A análise dinâmica de estruturas de suporte de terras deve fazer parte dos cálculos de dimensionamento quando a obra se situa numa zona de risco sísmico ou quando a probabilidade de virem a actuar forças dinâmicas de outra natureza for considerável. As estruturas de suporte podem dividir-se em três tipos principais: os muros de gravidade, as cortinas flexíveis e os muros de encontro, de acordo com o Eurocódigo 8, onde se dá ao projectista uma orientação bastante completa sobre o cálculo das acções estáticas equivalentes às ações sísmicas.

Os muros de suporte de terras conferem estabilidade ao conjunto estrutura-solo através da grande massa que possuem. A resistência ao derrubamento e ao escorregamento pela base é conferida na sua maior parte pelo peso da estrutura de suporte. O comportamento deste tipo de estruturas é condicionado pelos deslocamentos. As forças internas nos muros têm apenas uma importância secundária porque estes são sempre considerados como um corpo rígido.

O colapso total, resultante de acções sísmicas, de estruturas de suporte de terras situadas acima do nível freático parece ser pouco frequente, mas a possibilidade de ocorrerem movimentos significativos devidos ao aumento das pressões laterais deve ser tido em consideração durante a fase de dimensionamento.


Pelas descrições dos estragos provocados por sismos, as estruturas de suporte de terras que se prolongam para baixo do nível freático, como os muros-cais, são as que mais se ressentem. As roturas nestes casos parecem resultar do efeito combinado do aumento das pressões laterais atrás das estruturas, da diminuição das pressões da água à frente e da diminuição da resistência do solo suportado, podendo incluir a sua liquefacção em zonas críticas do aterro ou da fundação onde o solo esteja pouco compacto.


Podem dividir-se os estudos analíticos de acções dinâmicas sobre estruturas de suporte de terras em três categorias:

a) soluções baseadas num estado plástico de equilíbrio limite;
b) soluções com aplicação da teoria da elasticidade;
c) soluções não lineares e soluções elasto-plásticas.


No dimensionamento sísmico de estruturas flexíveis de suporte de terras é também corrente usar o método de Mononobe-Okabe para determinar as pressões laterais dinâmicas. O cálculo do impulso passivo dinâmico passa a ser em regra necessário porque a estabilidade do conjunto depende da existência desse impulso em muitos casos.

Devido à flexibilidade que algumas paredes de suporte apresentam pode questionar-se se será lícito considerar distribuições de pressões laterais do mesmo tipo que nos muros rígidos.


Os resultados obtidos por diversos investigadores de ensaios em centrifugadores e a sua comparação com os valores previstos permitem lançar alguma luz sobre este problema.

Do mesmo modo que nas estruturas rígidas verifica-se, quer por descrições de casos reais, quer por resultados experimentais, que as estruturas flexíveis situadas acima do nível freático são menos susceptíveis a danos provocados por sismos do que as que se encontram submersas ou suportam maciços submersos.


Nas cortinas ancoradas deve-se ter especial atenção com a posição do sistema de ancoragem (placa) porque a superfície de deslizamento que se desenvolve atrás da parede na rotura devida a um carregamento sísmico é menos inclinada em relação à horizontal que a correspondente a condições estáticas.

Portanto deverão ser adoptados maiores comprimentos dos cabos de ancoragem se as possibilidades de actuarem forças dinâmicas durante o tempo de vida da estrutura forem significativas.


Autor: José Eduardo Tavares Quintanilha de Menezes
Excerto Adaptado
Imagens: California Department of Transportation, Keller


DOWNLOAD ARTIGO COMPLETO


Fonte: http://www.engenhariacivil.com/dimensionamento-dinamico-muros-suporte

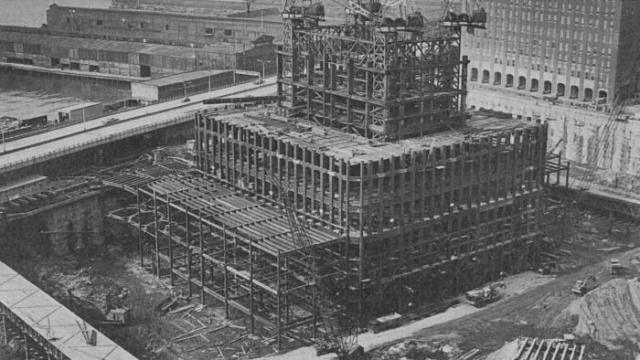

A construção do WTC

No século XVIII, os terrenos onde iriam construir o 11 artificial mais famoso da história, ainda estava submerso sob as águas do Hudson. A ilha de Manhattan estava ganhando concorrentes da especulação capitalista, para aproveitar o resíduo dos últimos espaços. Milhões de toneladas de escombros, barragens , velhos e antigos barcos abandonados durante décadas. Tão forte era a base do complexo World Trade Center".

A construção da obra de Minoru Yamasaki , foi um desafio desde o início.Em 1966 começaram os trabalhos de limpeza do local. Mais de 30 metros em 7 hectares até encontrar pedras. O problema principal era estabelecer as estradas e edifícios circundantes ao movimento de entulhos para liberar a tensão na área. Ele esvaziou uma area de cerca de 5,5 quilômetros quadrados em que 500 pilotis foram colocados para definir as bases das duas torres. O imenso túnel funcionou bem como uma barragem de 950 metros de diâmetro para conter as águas do rio, que estavam em um nível superior.

O desafio realmente das Torres, de 415 e 417 metros de altura, era o seu sistema de construção. Nessa altura, apenas a Sears Tower em Chicago (agora Sears Tower) foi concebido como um projeto mais ambicioso. A diferença é que enquanto a Sears Tower apareceu como sendo grande em volume, e mais fácil de lutar contra o vento para seu projeto da pirâmide, as Torres Gêmeas formam um prisma de 63 x 63 x 400 metros, o que exigiu muita reflexão e luta contra as forças do vento e da flambagem associadas.

Isto foi feito para o feixe Vierendeel e uma estrutura do sistema invertido. Até então ele estava segurando "convencionais dentro" com um núcleo central estrutural com todas as instalações e plataformas de lajes em balanço à fachada, Yamasaki e sua equipe sugere o contrário. Um rolamento dianteiro apoiado por um perímetro de colunas como uma luz de quadro dinâmico para absorver as cargas laterais causadas pelo vento. De fora para dentro. Um sucesso.

Isso explica a queda do 'castelo de cartas "estrutura em 11 de setembro de 2001. Ao quebrar a fachada com o impacto dos aviões, a estrutura fundamental estava enfraquecida, causando o colapso dos andares superiores e depois, em peso, planta por planta em toda a estrutura modular. Estes mini colapso levou  a queda completa do piso térreo, causando um novo colapso e a evacuação da pressão do ar entre as duas usinas tiveram ... um modo burst, esta explicação foi completamente desmantelamenta da conspiração de ignorância.

Os números no livro tornam claras as proporções do projeto. 180 000 toneladas de aço, 5.000 quilômetros de conexões elétricas, 55.800 metros para 43.600 janelas de vidro quadrados, cercado por 200 mil metros quadrados de alumínio. 250 elevadores expressa e local para mais de 160 mil viagens diárias. No meio do trabalho, mais de 4.000 pessoas trabalharam diariamente na então chamada "zona zero". Eles se estabeleceram no núcleo de cada torre, 4 guindastes maciços que crescem sob as torres de pé e serviu para levantar as mais de 20 toneladas de painéis estruturais que cobrem as paredes.

Em 04 de abril de 1973 foram inauguradas as torres do World Trade Center. Uma das notas , disse que a estrutura era tão forte que suportaria o impacto de um Boeing 707 sem problemas.



Mais em: 1,2,3,4,5,6

Fonte: http://kurioso.es
